LiDAR(Light Detection and Ranging) 센서

LiDAR 센서란?

LiDAR(Light Detection and Ranging)는 레이저를 활용해 대상 물체까지의 거리를 측정하고 3D 맵을 생성하는 기술입니다. LiDAR 센서는 이러한 기술을 구현하는 장치로, 레이저를 발사하고 물체에 반사되어 돌아오는 시간을 측정하여 깊이 정보를 계산합니다. 이는 자율 주행, 지도 제작, 3D 스캐닝, 드론 기술 등 다양한 분야에서 핵심 역할을 합니다.

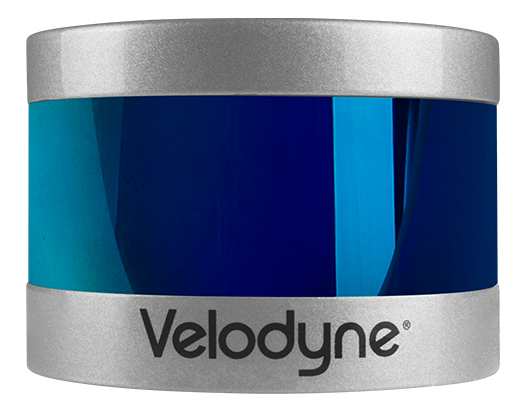

Velodyne LiDAR

---

1. LiDAR 센서의 작동 원리

LiDAR는 빛의 속도와 반사 시간을 기반으로 작동하며, 물체와의 거리를 계산하는 기본 공식은 다음과 같습니다:

거리=빛이 이동한 시간×빛의 속도2\text{거리} = \frac{\text{빛이 이동한 시간} \times \text{빛의 속도}}{2}

1. 레이저 발사: LiDAR는 고밀도의 레이저 펄스를 대상 지역에 발사합니다.
2. 반사 신호 감지: 물체 표면에서 반사된 레이저 신호를 수신합니다.
3. 거리 계산: 반사된 신호가 돌아오는 시간을 기반으로 거리를 계산합니다.
4. 3D 포인트 클라우드 생성: 여러 방향에서 거리 데이터를 수집하여 3D 맵을 형성합니다.

---

2. LiDAR의 구성 요소

2.1 레이저 발사기

• 레이저 광선을 생성하며, 일반적으로 적외선 대역(905nm 또는 1550nm)을 사용.
• 안전성과 정확도를 위해 특정 파장을 채택.

2.2 수신기

• 반사된 신호를 감지하며, 광전자 증폭기(Photodetector)를 사용.

2.3 회전 메커니즘

• 360도 회전 또는 특정 방향으로 스캔하여 넓은 범위를 측정.

2.4 처리 장치

• 데이터 처리 및 거리 계산을 수행.
• 대량의 데이터를 실시간으로 처리하기 위해 고성능 프로세서 사용.

2.5 소프트웨어

• 3D 포인트 클라우드 생성 및 분석을 위한 소프트웨어.
• 지도 생성, 객체 탐지, 환경 분석 등의 기능을 제공.

---

3. LiDAR의 종류

3.1 항공 LiDAR

• 적용 분야: 지도 제작, 산림 조사, 도시 계획.
• 특징: 드론, 헬리콥터, 항공기에 장착하여 넓은 지역을 스캔.

3.2 지상 LiDAR

• 적용 분야: 건축, 토목 공학, 문화재 복원.
• 특징: 고정형 또는 이동형 장치로 지면 데이터를 수집.

3.3 모바일 LiDAR

• 적용 분야: 자율 주행, 물류, 실내 네비게이션.
• 특징: 차량, 로봇 등에 장착하여 움직이는 상태에서 스캔.

3.4 위성 LiDAR

• 적용 분야: 지형 조사, 대기 관측.
• 특징: 위성에서 지구를 대상으로 데이터를 수집.

---

4. LiDAR 센서의 응용 분야

4.1 자율 주행

• LiDAR는 차량의 주변 환경을 3D로 스캔하여 도로와 장애물을 인식합니다.
• 안전성을 위해 차량의 경로를 실시간으로 분석하고 예측.

4.2 지도 제작

• LiDAR는 정확하고 세밀한 지형 데이터를 제공하며, 디지털 지도를 생성.
• 산림, 도시, 해안선 분석에 활용.

4.3 건축 및 토목 공학

• 구조물의 3D 스캐닝 및 모델링.
• 건설 현장에서의 진행 상황 모니터링 및 시뮬레이션.

4.4 드론 및 항공

• 드론에 장착된 LiDAR는 산림 조사, 작물 분석, 재난 평가 등에 활용.
• 헬리콥터와 같은 항공기에도 설치되어 대규모 지역 분석.

4.5 보안 및 감시

• 경계선 감지, 침입 탐지 시스템.
• 군사 작전과 공공 보안에 사용.

4.6 환경 및 기상

• 대기 중 입자 측정, 오염원 분석.
• 해수면 상승, 산사태 등의 자연 현상 모니터링.

4.7 AR/VR 및 게임

• 공간 정보를 활용하여 몰입형 경험을 제공.

---

5. LiDAR의 장점과 단점

5.1 장점

1. 정확성: 센티미터 수준의 고정밀 거리 측정 가능.
2. 속도: 수백만 개의 포인트를 초당 수집.
3. 환경 독립성: 어두운 환경이나 야간에도 정확한 측정 가능.
4. 광범위한 활용성: 다양한 산업 분야에서 사용 가능.

5.2 단점

1. 비용: 고가의 장비와 설치 비용.
2. 날씨 민감성: 비, 안개, 먼지 등이 신호 품질에 영향을 미침.
3. 복잡한 데이터 처리: 대량의 데이터 분석을 위한 고성능 시스템 요구.
4. 전력 소모: 장비 구동에 많은 에너지가 필요.

---

6. LiDAR 센서의 기술 동향

6.1 소형화 및 저가화

• 기술 발전으로 LiDAR의 크기와 비용이 줄어들고 있음.
• MEMS(Micro-Electro-Mechanical Systems) 기술로 소형화 진행.

6.2 장거리 탐지

• 레이저 출력 및 감지 기술의 개선으로 더 먼 거리까지 탐지 가능.

6.3 4D LiDAR

• 시간 요소를 추가하여 움직이는 물체의 궤적을 분석.

6.4 AI와의 통합

• AI 기반 데이터 분석으로 물체 인식 및 환경 예측 정확도 향상.

6.5 자율 주행 집중

• 자율 주행 차량의 표준 장비로 채택되어 대중화 가속.

---

7. 대표 LiDAR 제조사 및 제품

7.1 Velodyne

• 자율 주행과 3D 맵핑 분야에서 널리 사용되는 고성능 LiDAR.

7.2 Ouster

• 소형화와 가격 경쟁력을 갖춘 제품으로 유명.

7.3 Luminar

• 고정밀 장거리 탐지에 특화된 LiDAR.

7.4 Livox

• DJI에서 개발한 드론 및 상용 LiDAR.

7.5 Innoviz

• 차량용 LiDAR에서 두각을 나타내는 이스라엘 기반 제조사.

---

8. LiDAR의 미래 전망

8.1 산업 융합

• IoT, 5G, AI와 결합하여 더 정교한 데이터 분석 및 활용 가능.
• 스마트 시티와 디지털 트윈 기술에 필수 요소로 자리 잡을 전망.

8.2 대중화

• 생산 기술 발전과 비용 절감으로 소비자용 제품으로 확산.
• 가정용 로봇, 스마트폰 등에도 LiDAR 기술이 통합될 가능성.

8.3 지속 가능성

• 환경 보호와 재난 관리에 더욱 활용되며, 지속 가능한 기술로 발전.

---

9. 결론

LiDAR 센서는 높은 정확도와 다용성을 갖춘 기술로, 3D 공간 데이터를 수집하는 핵심 역할을 합니다. 기술 발전으로 인해 비용이 낮아지고 성능이 개선되면서 다양한 산업 분야에서 활용 범위가 확대되고 있습니다. LiDAR는 자율 주행, 환경 분석, 건설, 엔터테인먼트 등 여러 분야에서 미래 기술의 중요한 기반을 제공할 것입니다.
